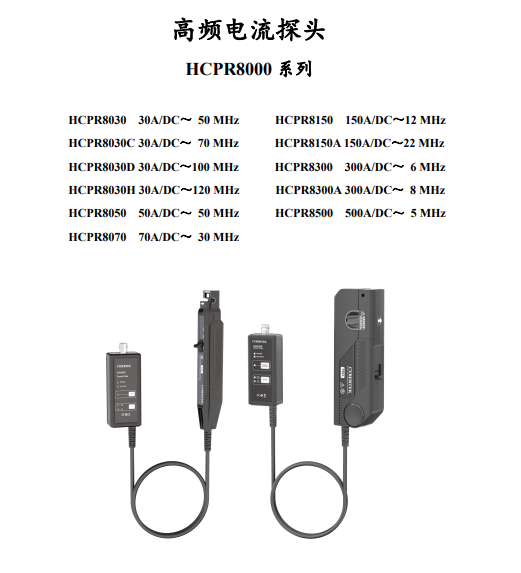

HCPR8000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，高精度、具有232串口通訊功能。
HCPR8000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，高精度、具有232串口通訊功能。該探頭在和我司智能探頭控制器OT7052搭配使用時，客戶在PC端通過智能探頭控制器可以讀取探頭的狀態，智能控制探頭切換量程，自動消磁調零等。OT7052有效解決自動測試系統中對多達52個智能探頭的供電和通訊控制問題。

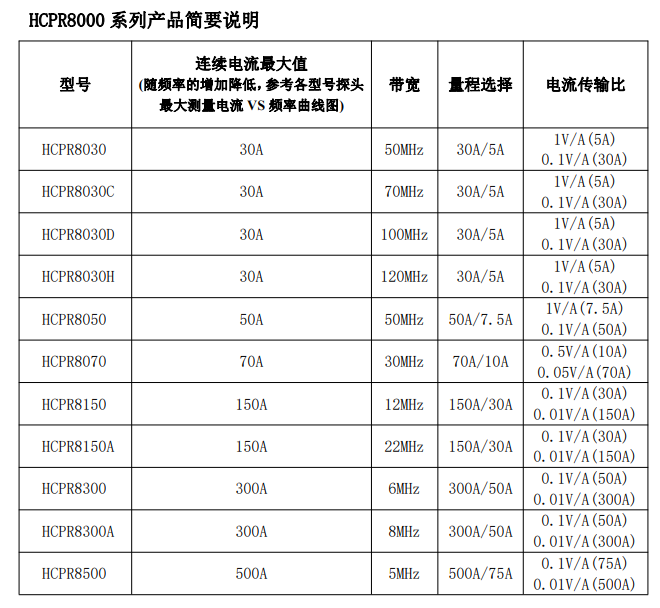

產品電氣規格
大鉗口
型 號 | HCPR8150(A) | HCPR8300(A) | HCPR8500 | |||
帶寬(-3dB) | HCPR8150 | DC-12 MHz (圖10.a) | HCPR8300 | DC- 6 MHz (圖13.a) | DC-5MHz (圖16) | |
HCPR8150A | DC-22 MHz (圖10.b) | HCPR8300A | DC-8 MHz (圖13.b) | |||
上升時間 | HCPR8150 | ≤29ns | HCPR8300 | ≤58ns | ≤70ns | |
HCPR8150A | ≤16ns | HCPR8300A | ≤50ns | |||
連續電流最大值 | HCPR8150 | 150Arms （圖11.a） | HCPR8300 | 300Arms (圖14.a) | 500Arms(圖17) | |
HCPR8150A | 150Arms （圖11.b） | HCPR8300A | 300Arms (圖14.b) | |||
峰值電流 | 300Apk | 500Apk | 750Apk | |||
量程 | 30A | 10X衰減 | 50A | 10X衰減 | 75A | 10X衰減 |
150A | 100X衰減 | 300A | 100X衰減 | 500A | 100X衰減 | |
過流報警值 | 30A | ≥30APk | 50A | ≥50APk | 75A | ≥75APk |
150A | ≥300APk | 300A | ≥500APk | 500A | ≥750APk | |
電流傳輸比 | 30A | 0.1V/A | 50A | 0.1V/A | 75A | 0.1V/A |
150A | 0.01V/A | 300A | 0.01V/A | 500A | 0.01V/A | |
分辨率 | 30A | 10mA | 50A | 10mA | 75A | 10mA |
150A | 100mA | 300A | 100mA | 500A | 100mA | |
精度 (DC,45-66Hz最大連續電流范圍內) | 30A | ±1%±10mA | 50A | ±1%±10mA | 75A | ±1%±10mA |
150A | ±1%±100mA | 300A | ±1%±100mA | 500A | ±1%±100mA | |
輸入阻抗 | HCPR8150 | 參考（圖12.a） | HCPR8300 | 參考（圖15.a） | 參考(圖18) | |
HCPR8150A | 參考（圖12.b） | HCPR8300A | 參考（圖15.b） | |||
延時（探頭主機 +1mBNC) | 參考（圖19） | |||||
終端負載要求 | ≥100kΩ | |||||
供電方式 | OT7052 | |||||
絕緣線電壓 | 600V CATII 300V CATIII | |||||
安全符合標準 | EN61010-1: 2010+A1:2019 EN 61010-2-032:2019 | |||||
EMC符合標準 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 | |||||
