P1300高壓差分探頭是具有浮地測量功能的高壓差分探頭。
P1300高壓差分探頭是具有浮地測量功能的高壓差分探頭。其帶寬達到50MHz，滿足了大部分測試系統的需要；雙量程可供選擇，其差動測量電壓范圍滿足大部分測試電路的要求；具有過載報警功能；探頭配備標準的BNC輸出接口，可與任何廠家的示波器配合使用。探頭具備良好的共模噪聲抑制能力，輸入端具有較高的輸入阻抗和較低電容，可以準確高速地測量差分電壓信號。可廣泛用于開關電源﹑變頻器﹑電子鎮流器﹑變頻家電和其它電氣功率裝置等的研發﹑調試或檢修工作中。

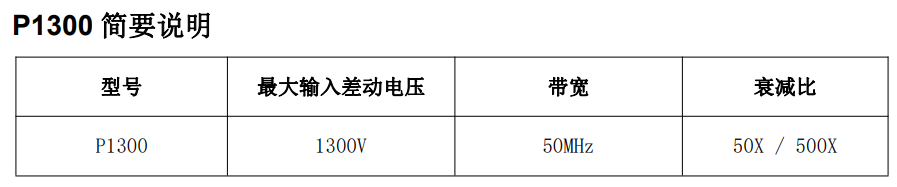

電氣規格
型 號 | P1300 | ||
帶寬(-3dB) | 50MHz | ||
上升時間 | ≤7ns | ||
精度 | ±2% | ||
量程選擇(衰減比) | 50X/500X | ||
最大差分測量電壓 (DC + Peak AC) | 50X | ±130V | |
500X | ±1300V | ||
共模電壓(DC + Peak AC) | ±1300V | ||
最大差模電壓VS頻率曲線 | 參考下圖1 | ||
最大輸入對地電壓（Vrms） | 600V CATIII 1000V CATII | ||
輸入阻抗 | 單端對地 | 5MΩ | |
兩輸入端 | 10MΩ | ||
輸入電容 | 單端對地 | ＜4pF | |
兩輸入端 | ＜2pF | ||
CMRR | DC | ＞80dB | |
100kHz | ＞60dB | ||
1MHz | ＞50dB | ||
噪聲(Vrms) | 50X | ＜50mV | |
500X | ＜300mV | ||
過載指示電壓閥值 | 50X | ≥140V | |
500X | ≥1400V | ||
延時時間 | 探頭主機 | 約10ns | |
BNC輸出線（1米） | 約5ns | ||
過載指示燈(紅燈) | 有 | ||
終端負載要求 | ≥100kΩ | ||
電源適配器 | DC 12V/1A | ||
