Chroma 62000D系列可程控雙向直流電源供應器

型　　號：62000D系列

名　　稱：Chroma 62000D系列可程控雙向直流電源供應器

品　　牌：中茂CHROMA

分　　類：新能源測試設備 > 直流電源

簡　　述：

Chroma 62000D系列可程控雙向直流電源供應器兼具電源及負載特性，雙象限操作，可允許待測物的能量饋入此電源，適用于新能源之儲能系統測試，如光伏/儲能混合式逆變器、電池儲能變流器（PCS）等測試于模擬儲能電池之充電與放電轉換。

產品詳情

產品詳情

主要特點：

■電流輸出范圍：0~540A
■雙象限操作于電源及負載，二合一的雙向直流電源供應器
■簡易主/從并聯&串聯*1操作可達540kW
■可自動程序電壓/電流步驟輸出功能
■快速瞬時反應時間<1.5ms
■直觀式觸控面板人機操作界面
■三相四線式通用交流入電：200~480 Vac
*1: 100V/600V型號支持串聯
*1200V/1800V型號支持并聯可達540kW

規格型號：

62000D Series：可程控雙向直流電源供應器

62060D-100：可程控雙向直流電源供應器100V/180A/6kW

62120D-100：可程控雙向直流電源供應器100V/360A/12kW

62180D-100：可程控雙向直流電源供應器100V/540A/18kW

62060D-600：可程控雙向直流電源供應器600V/40A/6kW

62120D-600：可程控雙向直流電源供應器600V/80A/12kW
62180D-600：可程控雙向直流電源供應器600V/120A/18kW

62120D-1200：可程控雙向直流電源供應器1200V/40A/12kW

62180D-1200：可程控雙向直流電源供應器1200V/40A/18kW

62180D-1800：可程控雙向直流電源供應器1800V/40A/18kW

62360D-2000HL：可程控雙向直流電源供應器 2000V/180A/36kW

62450D-2000HL：可程控雙向直流電源供應器 2000V/180A/45kW

A620039：GPIB控制界面卡

A620045：CAN控制界面卡

A620046：62000D軟件操作界面
B620003:選配太陽電池數組模擬功能于型號62180D-1800（出廠安裝）

產品簡介：

Chroma 62000D系列可程控雙向直流電源供應器兼具電源及負載特性，雙象限操作，可允許待測物的能量饋入此電源，適用于新能源之儲能系統測試，如光伏/儲能混合式逆變器、電池儲能變流器（PCS）等測試于模擬儲能電池之充電與放電轉換。62000D也適用新能源車應用之雙向車載充電器（BOBC）、雙向直流轉換器、DC-AC馬達驅動器等電源管理系統，借以取代電池達到雙向的電源轉換模擬測試。

傳統直流電源于馬達驅動器測試時，需搭配二極體于輸出防止逆灌，以及需增加電子負載作為馬達煞車時或下坡運轉時的逆灌電流消耗負載。而62000D系列雙向直流電源供應器可作為直流電源輸出，亦可作為直流電子負載操作，具一機雙用，滿足馬達驅動器測試，節省體積空間及簡易配置，更能將逆灌能量回饋至電網，達到節能效益，同時針對跨象限的瞬時響應能力，62000D擁有高速的瞬時響應時間小于1.5ms（-90% to+90%）。

62000D系列雙向直流電源包含9個不同的機型，3U高度內含18kW為高功率密度設計，單機輸出功率范圍從6kW到18kW，輸出電流范圍可達±540A，電壓范圍至1800V?？刂坪喴拙鞑⒙?lián)10臺儀器，達180kW供大功率應用。

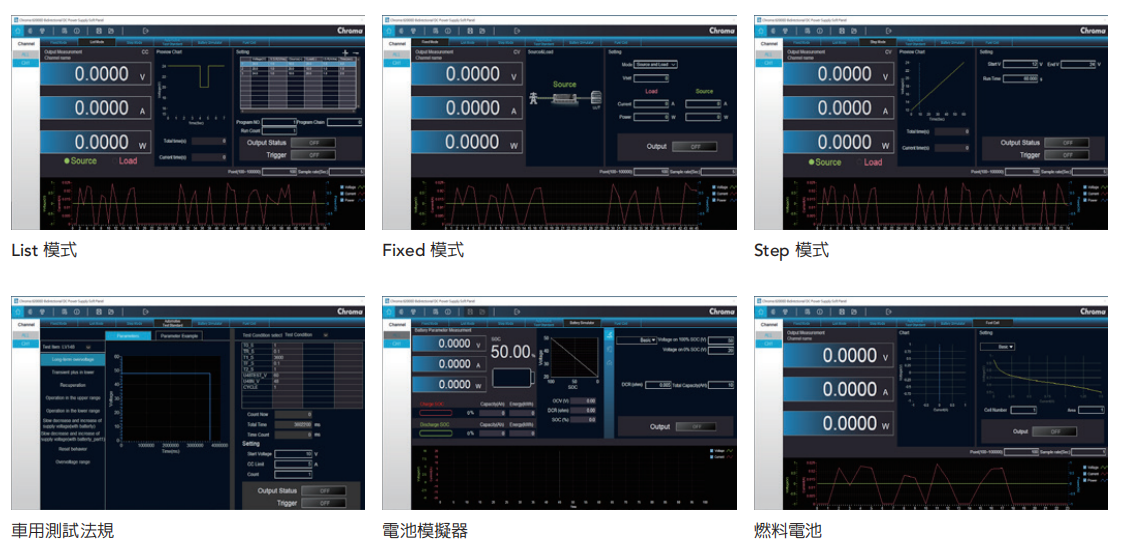

62000D系列雙向直流電源具有100步驟可編程設定，使用者可透過List Mode自定義編輯所需輸出波形，且62000D系列并具有高斜率控制，可滿足許多測試需求，例如部分新能源汽車零部件測試法規LV123、LV148等測項所需，搭配Chroma Softpanel軟件界面，使用者更可一鍵操作輸出測試。

62000D系列雙向直流電源為通用電壓200~480Vac輸入，具主動式PFC低電流諧波饋網，尤其在高功率測試環境下明顯節省用電成本及電力系統配置、降低測試環境溫度，適用于全球各地區電力系統，并可選擇多種控制方式，支持數位USB/LAN/CAN/GPIB通信界面及模擬APG界面。

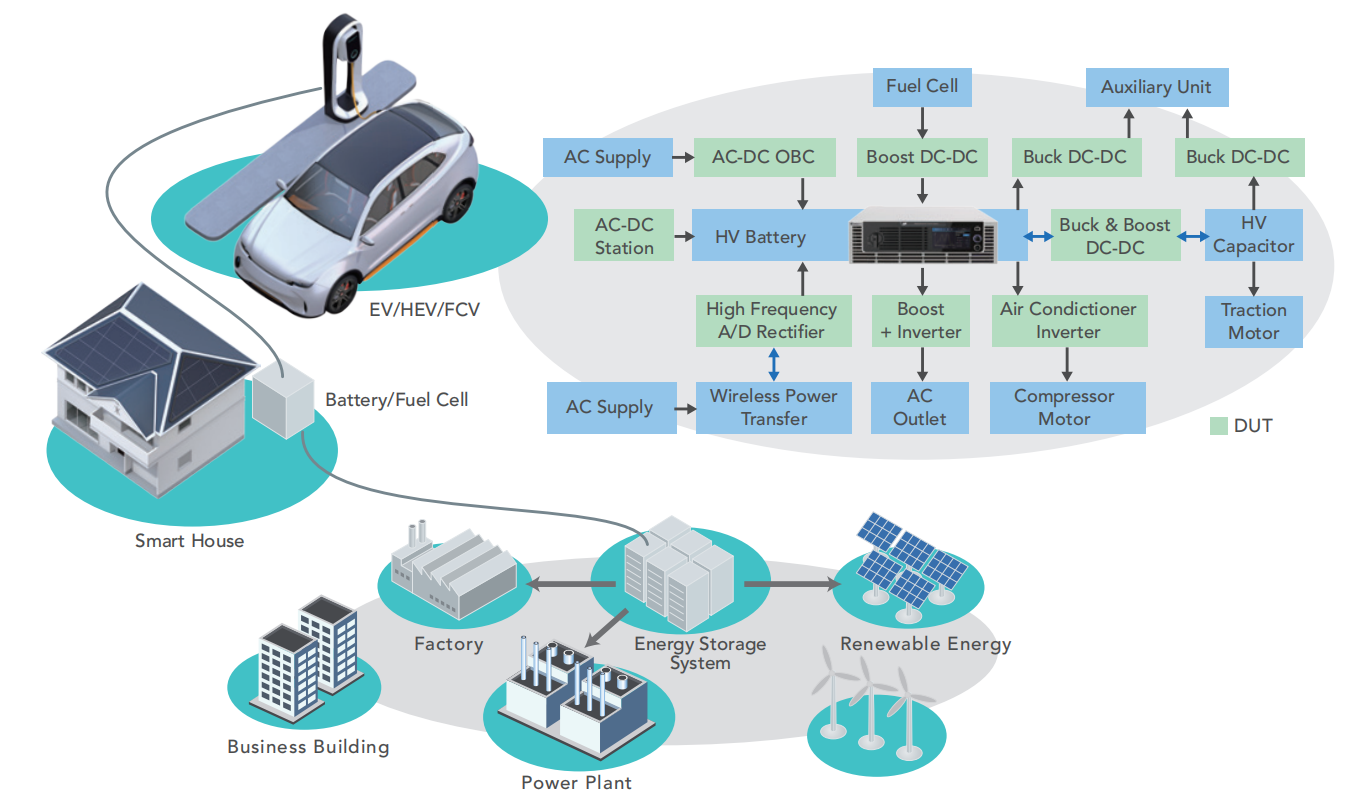

電動車及儲能微網之電源轉換測試應用

新能源PV/EV/Fuel Cell/Battery興起已成為取代傳統能源（煤、石油等）之市場趨勢，然而大量的電動車運行及儲能電池并網需求將促使分布式儲能微電網更加快速商業化，伴隨著電力轉換裝置將朝雙向設計，高效率、高壓轉換及高功率密度方向結合電池應用趨勢發展快速，因此促使電池模擬器（雙向電源）測試設備需求。

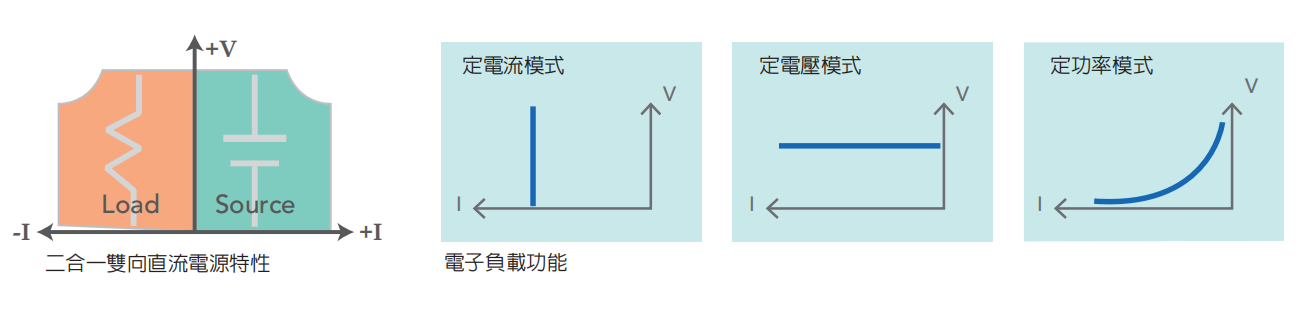

二合一雙向直流電源含能源回饋式負載

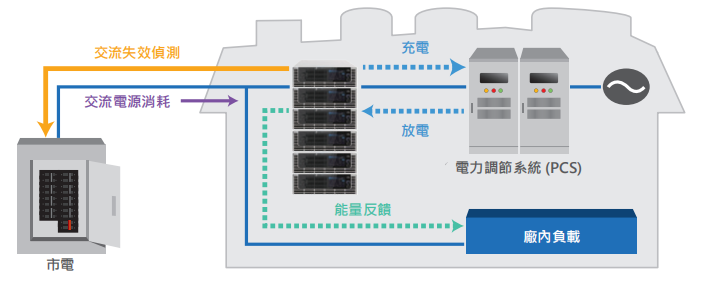

62000D系列為雙向拓撲電源架構設計，提供兩象限為正電壓/正電流及正電壓/負電流操作范圍，可做為直流電源輸出，亦可做為直流負載拉載電流操作，并且將吸收的能量回饋至電網，轉換效率高達93%，此二合一雙向直流電源兼具能源回饋式負載，可操作于定電壓、定電流、定功率工作模式，相較于傳統電源及負載，具有體積小、節省能源損耗并散熱、測試簡便等優勢。

隨著電動汽車的普及，因此OBC車載充電器朝V2G（Vehicle to Grid）、V2L（Vehicle to Load）及V2H（Vehicle to Home）通過雙向充放電與電網進行運行管理。62000D系列雙向直流電源亦提供純電子負載模式，有定電壓（CV）/定電流（CC）/定功率（CP）模式，提供于車載充電器研發及測試時，模擬電池充電行為，僅需一臺62000D即可滿足雙向充電器的充電及放電測試，取代傳統方式需要一臺直流電源搭配一臺電子負載兩種設備。

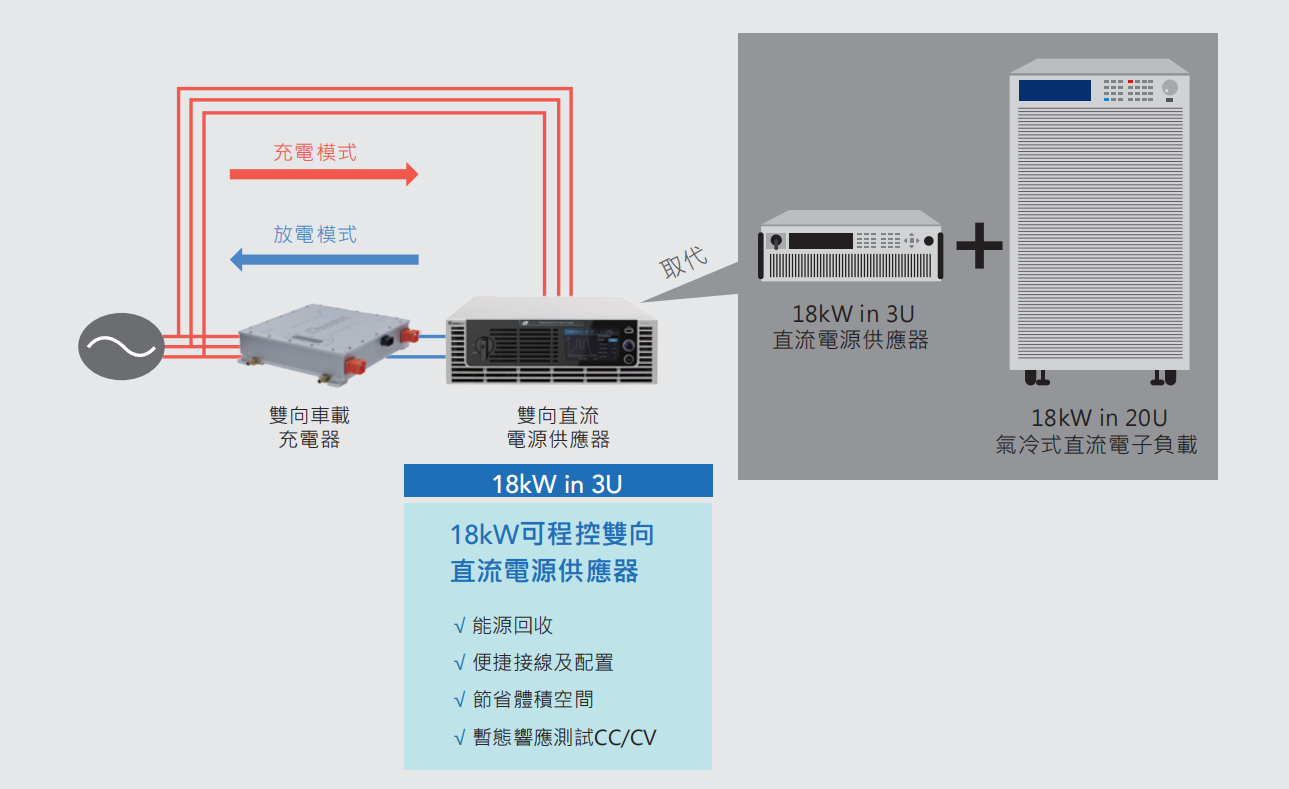

雙向車載充電器之測試配置

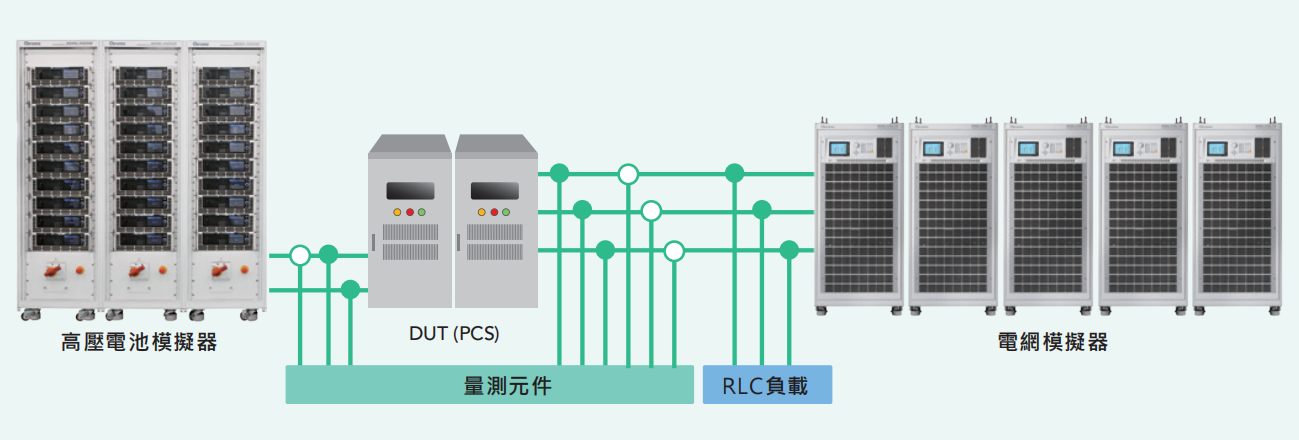

1800V高壓雙向電源于儲能變流器測試

儲能變流器（PCS）為連接于電池系統與電網之間可實現電能雙向轉換的裝置，其直流端電池電壓范圍從450V~1500V高壓趨勢發展，此裝置具有充放電功能、有功功率控制、無功功率調節和并離網切換。使用者常困擾如何準備實際高壓電池測試此PCS于充放電轉態（規格一般<100ms）性能，且無法快速可重覆性、控制性、安全性使用研發驗證及生產，62000D具有高壓62180D-1800（1800V/40A/18kW）機種可并聯達540kW/1800V/1200A，以取代真實電池模擬為一臺電源或一臺能源回饋負載進行此充放電轉態性能于連續電流不中斷。

高速瞬時響應<1.5ms

62000D雙向直流電源能允許電流于源與載之兩象限間連續的無縫轉換，并不會改變輸出特性或造成損壞，適用于許多雙向DC-DC/DC-AC對電池充放電測試時，所需快速的充放電轉換時間。針對此電流方向轉變的瞬時響應能力，62000D擁有高速瞬時響應時間小于1.5ms（-90% to +90%）即能穩定電壓輸出。

當測試馬達驅動器于行車路況之加速及煞車行為時，在電池系統與動力系統之間的轉換，即會有電力能量的供應及回充。62000D雙象限的高速瞬時響應特性即能模擬電池，依實際馬達之動力需求轉換，供應穩定電壓，并允許剎車時電流的回灌。

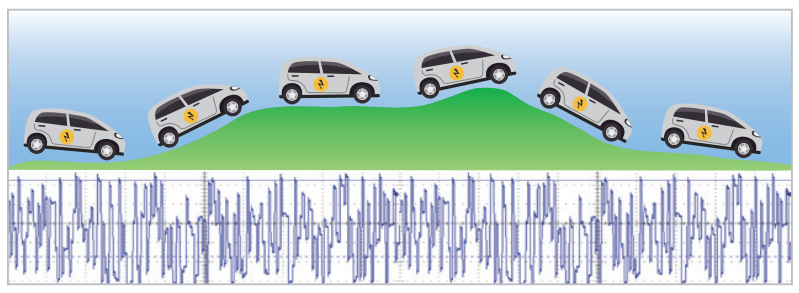

模擬實際行車路況

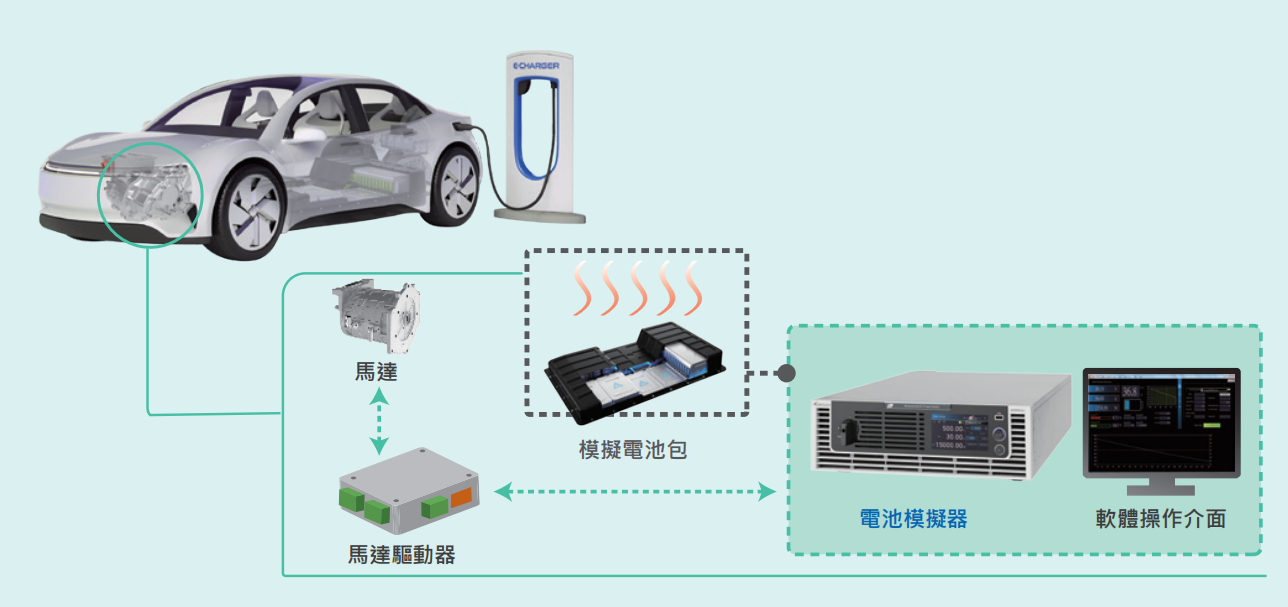

汽車啟停系統馬達驅動器測試應用

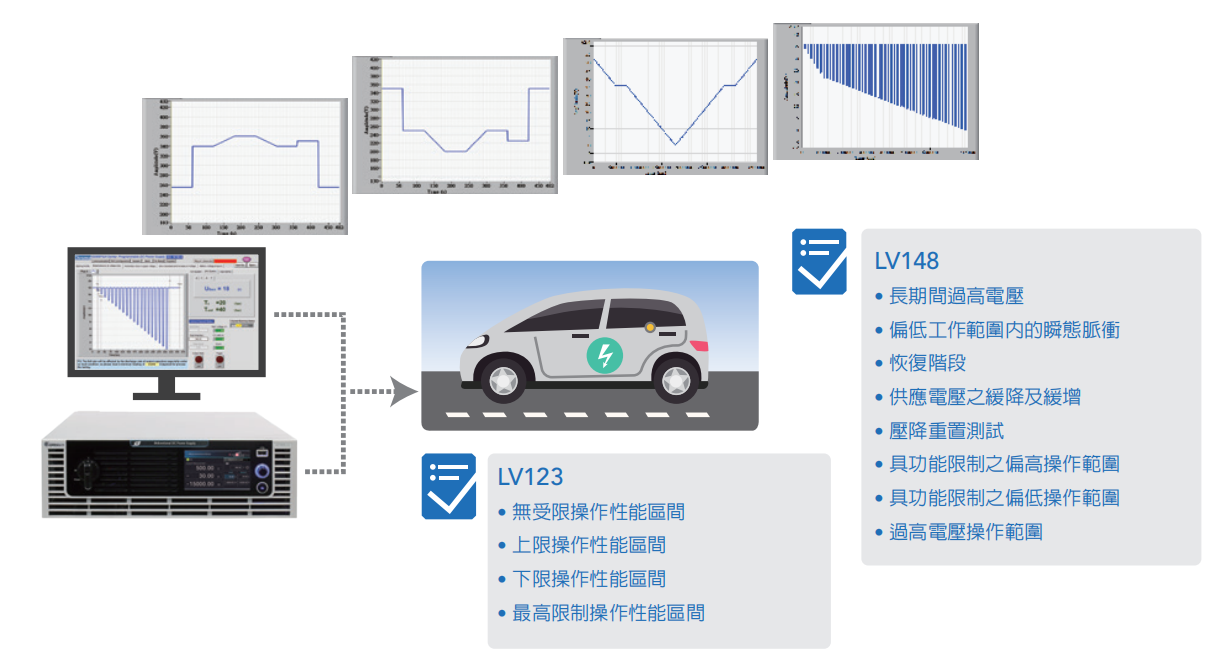

新能源汽車法規測試LV123/LV148

因應全球節約能源之趨勢以及降低碳排放的走向，各車廠也紛紛發表未來世代新能源汽車的技術發展及標準規范，定義各種類型的電動車輛測試，其中LV123所標定之車內高壓系統之部件測試，以及LV148所標定之48V電池電壓系統之部件測試。62000D雙向直流電源具有高速CV動態響應斜率可控制最高達180V/ms，此可應用于許多汽車法規之電器特性測試，搭配Chroma Softpanel軟件，使用者更可一鍵操作輸出測試。

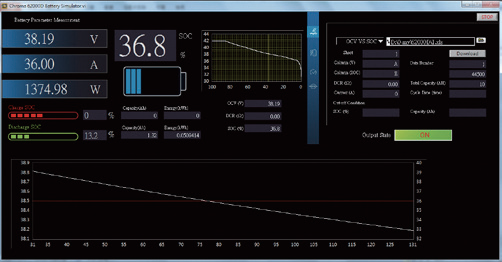

電池模擬功能

電池電量（SOC）條件或加載特定的電池特性V-I曲線，進行評價測試待測物（電力轉換裝置）做充電或放電的電池模擬使用，適用于車載充電器、儲能裝置或馬達驅動器等產品測試。

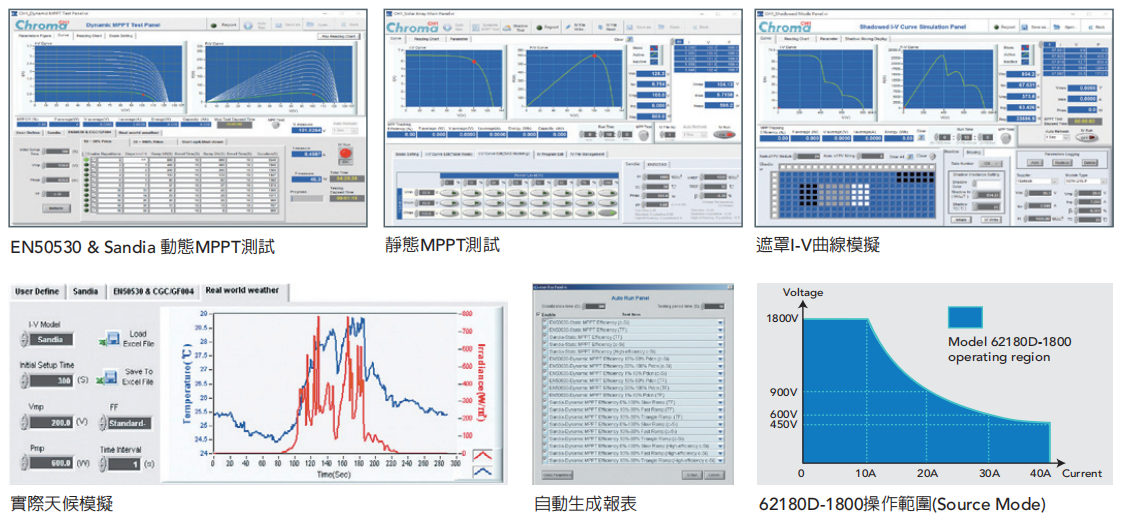

太陽電池數組模擬I-V曲線功能（選配）

62180D-1800機型具選配太陽電池數組模擬功能，于單機內置EN50530 & Sandia的SAS模型方便使用者透過前面板操作或遠端控制整合使用，軟體具有靜態及動態最大功率點追蹤（MPPT）測試、掩碼I-V曲線模擬、實際天候的I-V曲線變化測試、自動程序靜態&動態MPPT性能測試及自動生成報表于Excel表格內，以上非常適合驗證組串式光伏逆變器性能。另外，62180D-1800（1800V/40A/18kW）機種可支持主/從并聯30臺，輸出規格達540kW/ 1800V/ 1200A以調節于高壓1500V商業（15-100kW）組串式逆變器及分布式發電站用（150-500kW）逆變器測試使用。

安全保護機制

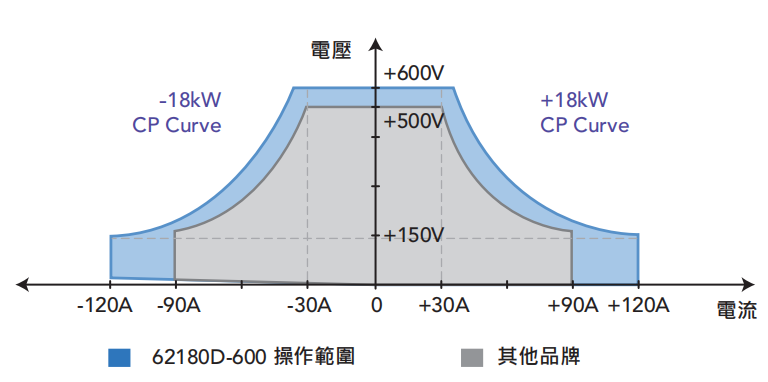

62000D雙向直流電源提供寬廣的4倍操作范圍。型號62180D-600的輸出規格為18kW/600V/120A可于不同的組合中靈活操作如圖所示。相較競爭者直流電源的輸出范圍為3倍，62000D于低電壓時提供較大的電流。這表示低電壓/高電流及高電壓/低電流兩者的待測物可使用此單臺直流電源供應器測試涵蓋更廣，于一般的ATE系統及實驗桌使用時可取代多臺直流電源供應器以節省成本與空間。

4倍超寬范圍輸出

于大功率10kW~180kW電力轉換裝置（如PCS，ESS，Charger，Inverter等）測試應用需求，使用者常需考慮具體積小、重量輕、設備利用率、可彈性拆裝組合為多套電源系統做彈性調度及系統故障維護時間所影響研發及生產等議題，62000D雙向直流電源具有主/從控制模式可并聯2~10臺，使并聯操作模式快速簡易方便于研發實驗室、驗證單位及生產線使用。在此模式中，主機將設定數值下載數據到從屬單機，此編程非常簡單且使用者操作方式相同于單機模式，并聯系統采用數位式均流設計具高穩定性及抗噪聲干擾。

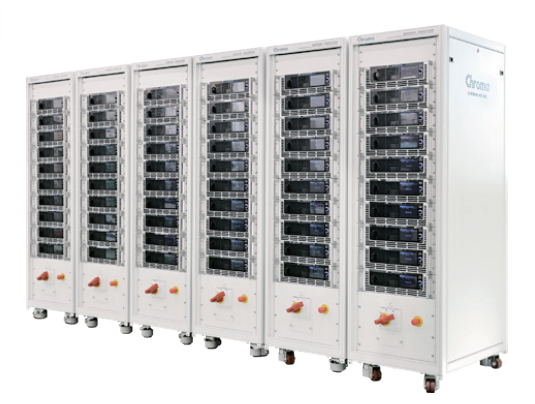

大功率電源系統整合方案

Chroma提供大功率雙向電源從54kW-540kW/1800V/1200A系統整合服務，此電源系統具安全多重保護（AC Breaker斷路器含過電流保護、漏電流偵測保護、緊急停止按鈕裝置、輸入電壓欠相、過壓、欠壓、系統過溫度、風扇故障等）適宜于研發及產線長時間測試使用。

* 型號62180D-1200 & 62180D-1800 可支援并聯30臺，達到540kW。

* 型號62360D-2000HL & 62450D-2000HL 并聯需求請咨詢客服。

寬范圍通用交流200VAC~480VAC

62000D雙向直流電源內置主動式PFC，為電能帶來低能耗、高轉換效率的節能表現，并且為全球交流入電的輸入范圍，入電范圍為三相200~220Vac與380~480Vac輸入，使用者購置單機不用再考察是否可以轉移至其他地區電源配置使用的問題。

通信界面

62000D雙向直流電源支持多種通信界面，使用者可透過標準的USB、LAN及選配GPIB界面進行PC連接控制，另外具有汽車產業常使用的CAN介面，符合CAN2.0 A&B規范11-bit/29-bit，可高速10ms讀取V/I/P參數。

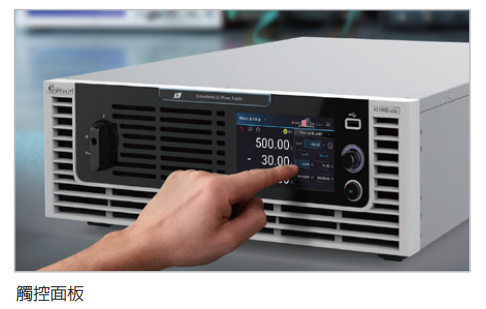

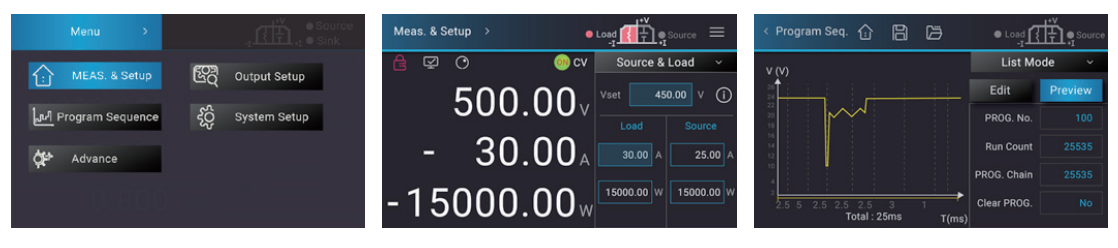

便捷直觀的使用者觸控界面

62000D雙向直流電源具有新一代人機控制界面，搭配直觀觸控屏幕并設計友善的使用者界面，使用者可輕松的以類似操作智慧手機行為習慣來操作儀器，透過觸控屏幕內icon可完成所有電壓/電流的設定及測量、Program Sequence控制設定并預覽輸出波形等，具智慧及便捷的使用者界面。
